8ch কার্ডিক কয়েল কম SNR এর জন্য সমস্যা শ্যুটিং

সমস্যা/লক্ষণ

8-চ্যানেল কার্ডিয়াক কয়েল স্ক্যানিং ব্যবহার করার সময়, চিত্রটি SNR ভাল নয়। ম্যানুয়াল স্ক্যানিং ব্যবহার করার সময় খুব কম সংকেত খুঁজুন।

মূল কারণ/সমাধান

ইন্টিগ্রেটেড মাল্টিকয়েল ASM মাদার বোর্ড খারাপ। (ডাইনাট্রন, আইসি: HC105)

সমস্যা সমাধানের ইতিহাস/ইঙ্গিত

1. 8-চ্যানেল কার্ডিয়াক কয়েল রান টেস্ট SNR ব্যবহার করুন, সমস্ত চ্যানেল ব্যর্থ।

2. MCRT টুল ব্যবহার করুন 8-চ্যানেল SNR চেক করুন, সমস্ত চ্যানেল পাস। তারপর কয়েল সমস্যা আছে.

3. নতুন কুণ্ডলী অর্ডার, কিন্তু একই সমস্যা. ইমেজ কম SNR.

4. মডিউল ড্রাইভ পাওয়ার এবং STIF এবং IRF I/O বোর্ডের সমস্ত চ্যানেল পরীক্ষা করুন৷ দ

8টি চ্যানেল ঠিক আছে।

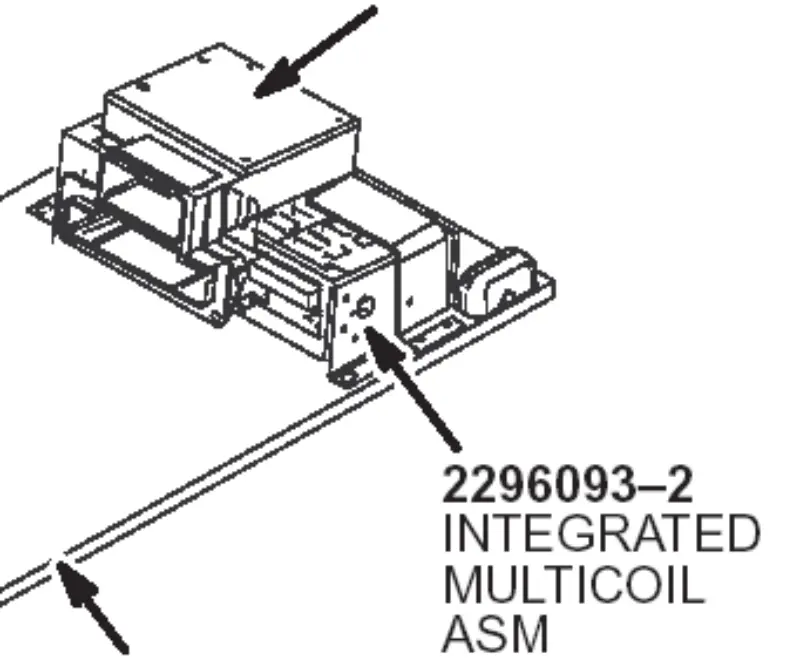

5. ইন্টিগ্রেটেড মাল্টিকয়েল ASM প্রতিস্থাপন করুন 8-চ্যানেল কার্ডিয়াক স্বাভাবিকের চিত্র।

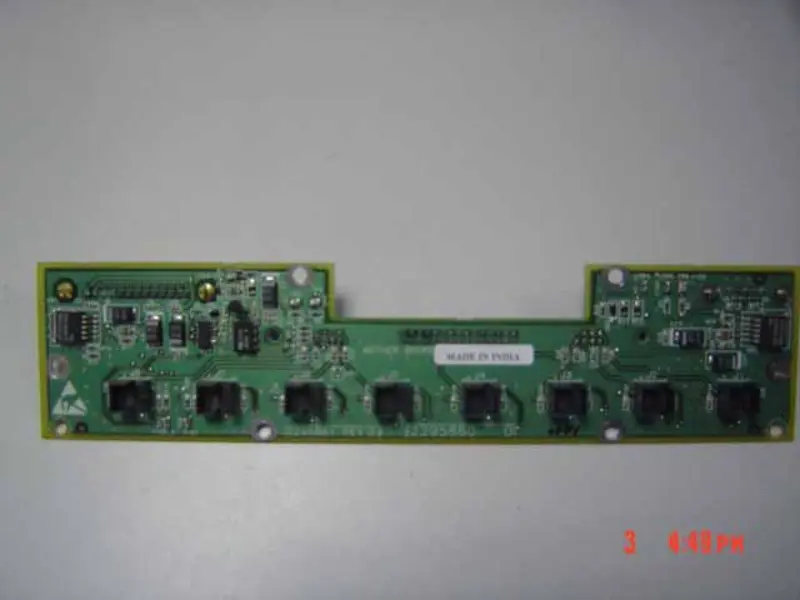

6. মাদার বোর্ড পরীক্ষা করুন, HCT04(6反向器) এবং একটি ডাইনাট্রন খারাপ খুঁজুন।

শেখা:

এমসিআরটি টুল ব্যবহার করলে 8-চ্যানেলের ব্যর্থ স্থানটি কয়েল সাইডে সংজ্ঞায়িত করার সময়, আমরা অন্য সাইটে 8-চ্যানেলটি পরীক্ষা করে দেখতে চাই।
