FSE এবং GRE আর্টিফ্যাক্ট

সিস্টেম: MR 0.35T ওভেশন

হাসপাতাল: ডাকিং অয়েলফিল্ড জেনারেল হাসপাতাল

সমস্যা/লক্ষণ

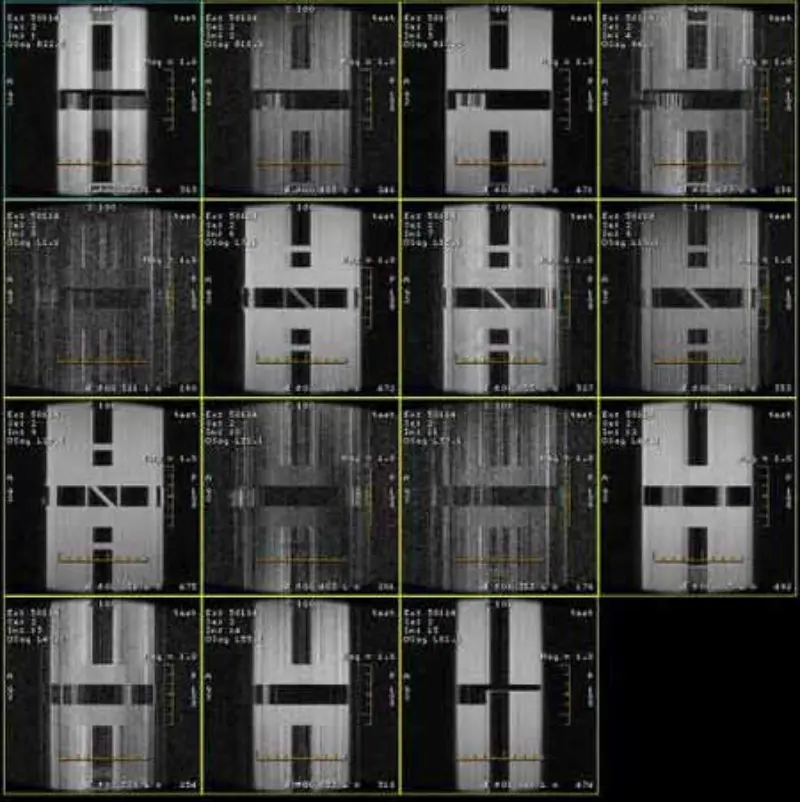

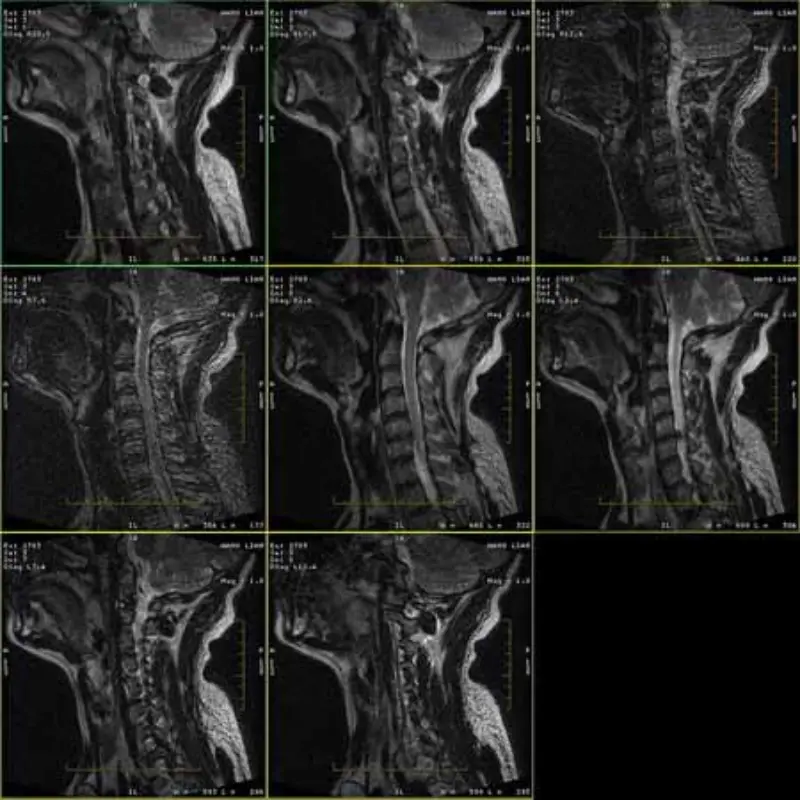

FRFSE এবং GRE প্রোটোকলের ছবিগুলিতে ভূত থাকে এবং কখনও কখনও কম SNR ছবিগুলি একটি সিরিজে প্রদর্শিত হয়। কিন্তু SE প্রোটোকল ইমেজ স্বাভাবিক.

ছবি সংযুক্ত দেখুন অনুগ্রহ করে.

সমস্যা সমাধানের ইতিহাস/ইঙ্গিত

1. এই নিদর্শনগুলি শুধুমাত্র FRFSE এবং GRE প্রোটোকলের ছবিতে দেখা যায়, কিন্তু SE প্রোটোকল

ছবি দেখা যায় না। হেড এসপিটি দ্রুত চেক করুন, হেড এসএনআর প্রান্তিক (প্রায় 8.2)।

2. RF দরজা, আলোর শক্তি, TCU পাওয়ার, PAC পাওয়ার সাপ্লাই এবং চুম্বক প্রদর্শন, সব ঠিক আছে।

3. গ্রেডিয়েন্ট এমপ্লিফায়ার, এসআরইউ এবং তারের ফিল্টারগুলি অদলবদল করা হয়েছে, আর্টিফ্যাক্ট এখনও একই প্রোটোকলগুলিতে ঘটে।   পৃষ্ঠা 3 এর 3

4. নীচের অংশগুলি অন্য সাইটে পরীক্ষা করুন, সব ঠিক আছে। গ্রেডিয়েন্ট PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS এবং হেড কয়েল

5. ডিডি ডায়োড সম্পত্তি, ডিডি কেবল এবং এইচভি চেক করুন, সব স্বাভাবিক।

6. UCERD এর RF সিগন্যাল আউটপুট অক্ষম করুন, আর্টিফ্যাক্টটি অদৃশ্য হয়ে গেছে।

7. রিসিভার অদলবদল করুন এবং তারগুলি গ্রহণ করুন এবং এমএ বাইপাস করুন, সমস্যা এখনও আছে।

8. বডি কয়েল বিচ্ছিন্ন করুন, এটিকে চুম্বকের বাইরে রাখুন, সমস্ত তারগুলিকে সংযুক্ত করুন এবং আবার স্ক্যান করুন, নিদর্শনগুলি এখনও বিদ্যমান৷

9. আমরা পাওয়ার সাপ্লাই এবং গ্রাউন্ড পরীক্ষা করে দেখি পিপি (ম্যাগনেট রুম) এর গ্রাউন্ড কানেক্টরটি খুব ঢিলেঢালা। আমরা এটি শক্ত করে আবার স্ক্যান করি, হেড এসএনআর উন্নত

(হেড SNR: 8.9)

মূল কারণ/সমাধান

অবশেষে আমরা দেখতে পাই যে কেউ এমআর ইকুইপমেন্ট পাওয়ারের 3টি লাইভ তারের 1টি থেকে 1টি তারের সাথে সংযোগ স্থাপন করেছে

অনুমতি ছাড়াই এমআর বিভাগের বাইরে সরবরাহ করা। তারের অপসারণ এবং আবার স্ক্যান করার পরে, সিস্টেম স্বাভাবিক হয় এবং হেড SNR 9.3 হয়।

তাই পাওয়ার সাপ্লাই কোয়ালিটি ইমেজ কোয়ালিটি প্রভাবিত করবে।
