ARTIFACT WI/Fiesta Image White Pixel

সিস্টেম: 1.5T Signa Twin Excite II (সফ্টওয়্যার সংস্করণ 11.0M4)

সমস্যা/লক্ষণ

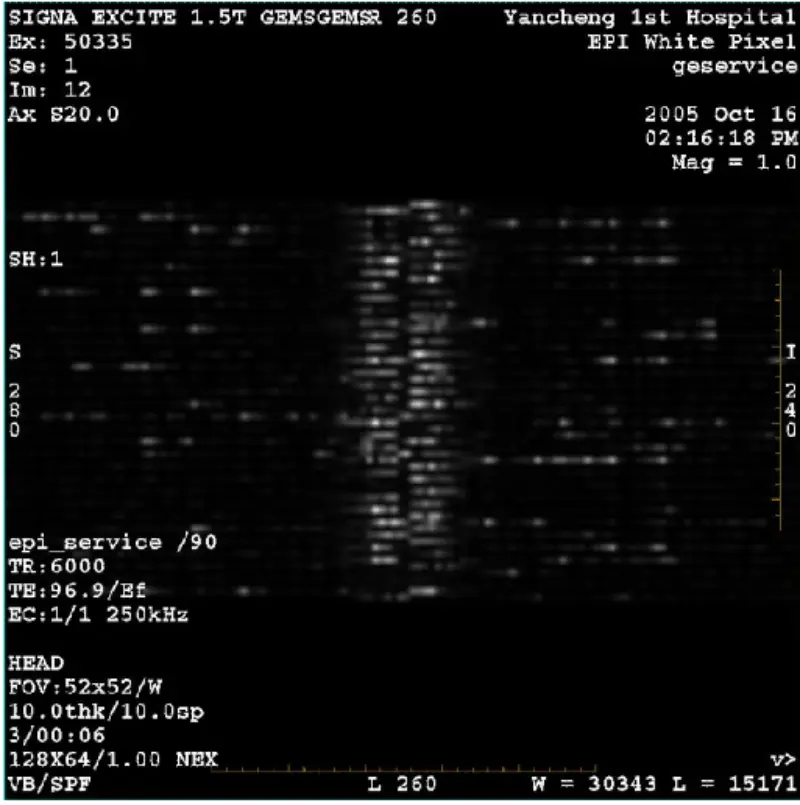

DWI (জুম মোড এবং পুরো মোড) এবং ফিয়েস্তা (জুম মোড এবং পুরো মোড) ছবিতে দৃশ্যমান জালিকা বা কর্ডুরয় আর্টিফ্যাক্ট রয়েছে তা যাই হোক না কেন বডি কয়েল বা হেড কয়েল ব্যবহার করার সময়, অন্যান্য রুটিন ইমেজ স্বাভাবিক বলে মনে হয়

সমস্যা সমাধানের ইতিহাস/ইঙ্গিত

1. সুপার আচার শিম চেক, ফলাফল সব পাস.

2. রোগীর সেতু সরান, কোন মুদ্রা এবং অন্যান্য ধাতু পাওয়া যায়নি।

3. গ্রাফিডি ক্রমাঙ্কন সমস্ত পদ সবুজ করুন.

4. জুম এবং পুরো BACC চালান।

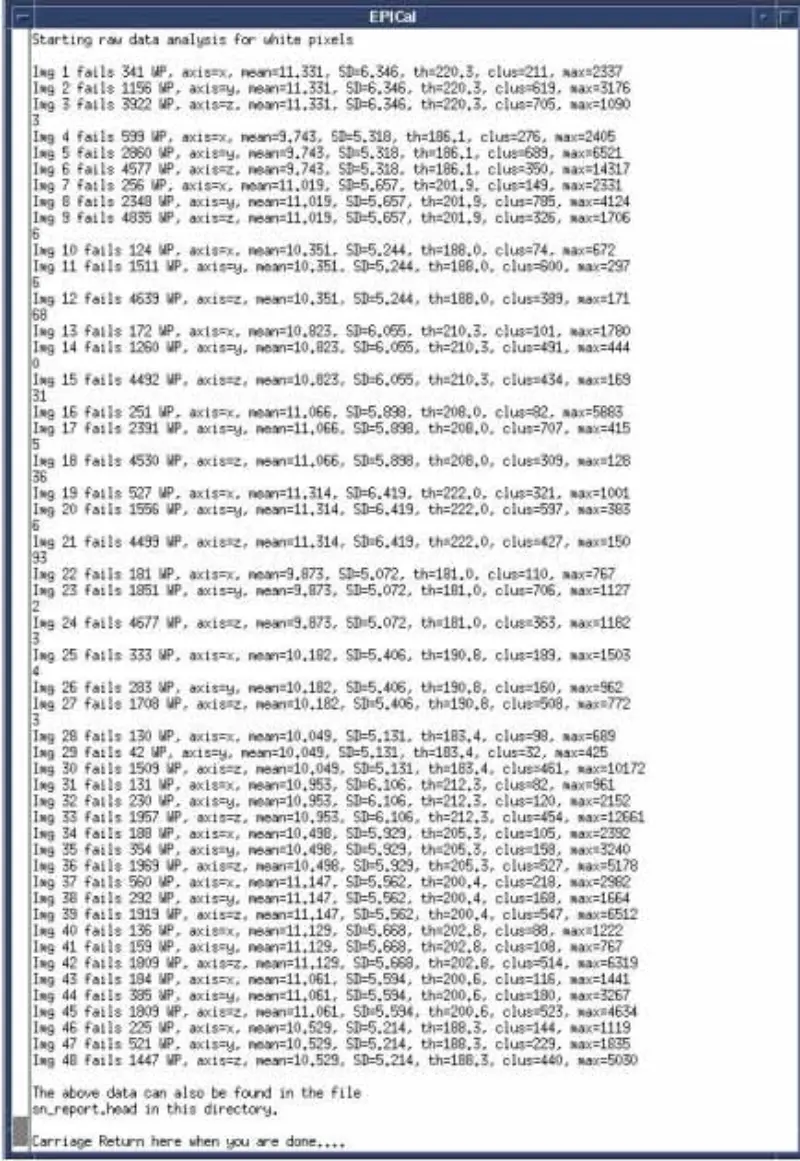

5. জুম এবং পুরো EPT চালান। ফলাফল সাদা পিক্সেল গুরুতর এবং অন্যান্য আইটেম পাস

মাথা এবং শরীর সহ। ফেজ ডিথার B0 এর মান স্পেক আছে।

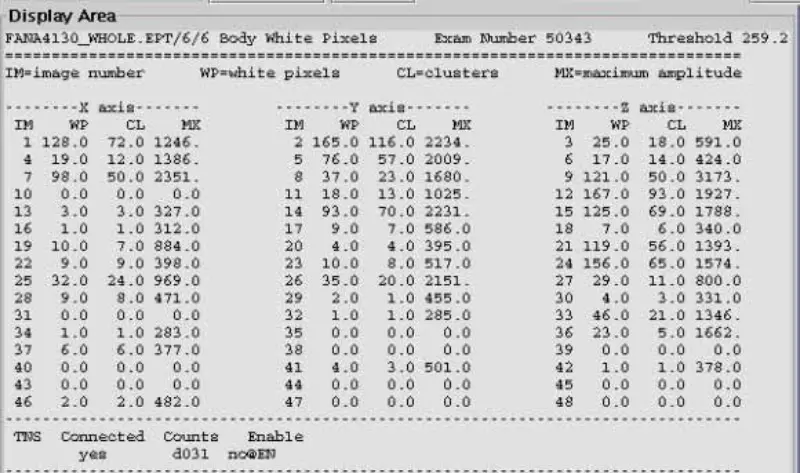

6. সাদা পিক্সেল পরীক্ষা চালান, সব ব্যর্থ হয়েছে.

7. SPT সব পাস চালান। বিশেষ করে সমস্ত গ্রেডিয়েন্ট স্থায়িত্ব পরীক্ষা পাস।

8. ফ্যান, স্পিকার, ইনজেক্টর, ঠান্ডা মাথা এবং তাই সহ চুম্বকের চারপাশে পরিবেশের আইটেমগুলি অনুকরণ করুন এবং পরিদর্শন করুন।

9. টেম্প সেন্সর, এসআরআই, পিএসি এবং টেবিল অক্ষম করুন, এখনও সমস্যা।

10. সিস্টেম ক্যাবিনেট I/F(বডি J2 এবং হেড J5) এ রিসিভ ক্যাবল ডিসকানেক্ট করুন, সিস্টেম ক্যাবিনেট কানেক্টরে 50 ওহম টার্মিনেটর এবং ডিসি ব্লক যোগ করুন। ইপিটি সাদা পিক্সেল হেড এবং বডি স্ক্যান। ফলাফল পাস। সিস্টেম মন্ত্রিসভা না যে সমস্যা নিশ্চিত করুন. পুনরায় সংযোগ করুন। সিস্টেম ক্যাবিনেট I/F এ তারের গ্রহণ করুন

11. জিপি বোর্ডে X,Y এবং Z গ্রেডিয়েন্ট ড্রাইভ ফাইবার অপটিক্স সংযোগ বিচ্ছিন্ন করুন, ইপিটি হোয়াইট পিক্সেল হেড এবং বডি স্ক্যান করুন। ফলাফল পাস। এটি নির্দেশ করে যে সাদা পিক্সেল গ্রেডিয়েন্ট দ্বারা প্ররোচিত হয়। দেখেছি যে সাদা পিক্সেল শুধুমাত্র একটি অক্ষে উপস্থিত নয়। তারপর SGA PS, GP বোর্ড প্রতিস্থাপন করুন, কিন্তু এখনও সমস্যা। X,Y,Z গ্রেডিয়েন্ট ড্রাইভ ফাইবার অপটিক্স পুনরায় সংযোগ করুন।

12. SSM এ DD/TR নিষ্ক্রিয় করুন। পেন ওয়াল (J72,J73,J74,J75,J75), EPT সাদা পিক্সেল হেড এবং বডি স্ক্যানে DD তারের সংযোগ বিচ্ছিন্ন করুন। ফলে হেড পাস এবং শরীর ব্যর্থ হয়। বডি কয়েল অপরিচিত, তাই বডি কয়েল সিগন্যাল শোষণ করে। তাই হেড পাস এবং বডি ব্যর্থ হয়। আমাদের ডিডাকশন চেক করার জন্য, হেড কয়েলে এক্সটেনশন ক্যাবল কানেক্ট করুন এবং হেড কয়েলটিকে ম্যাগনেট বোরের বাইরে রাখুন, হেড হোয়াইট পিক্সেল স্ক্যান করুন। প্রকৃতপক্ষে, ফলাফল মাথা ব্যর্থ হয়. পেন ওয়াল, ইপিটি হোয়াইট পিক্সেল হেড এবং বডি স্ক্যানে শুধুমাত্র একটি ডিডি কেবল পুনঃসংযোগ করুন। ফলে সব ব্যর্থ হয়েছে। নিশ্চিত করুন যে ডিডি বোর্ড এবং স্প্লিটার বোর্ড কারণ নয়।

13. পেন ওয়ালে ডিডি কেবলগুলি পুনরায় সংযোগ করুন৷ SSM.EPT হোয়াইট পিক্সেল হেড এবং বডি স্ক্যানে বডি এবং হেড T/R বায়াস BNC তারের সংযোগ বিচ্ছিন্ন করুন। ফলে সব ব্যর্থ হয়েছে। বডি এবং হেড বায়াস তারগুলি সরানো পুনরায় সংযোগ করুন। SRFDII.EPT সাদা পিক্সেল স্ক্যানে মাথা এবং শরীরের আউটপুট তারের সংযোগ বিচ্ছিন্ন করুন। ফলে সব ব্যর্থ হয়েছে। SRFDII AMP এবং SSM-এ নেই সেই সমস্যাটি নিশ্চিত করেছেন।

14. হাইব্রিডে I এবং Q তারের সংযোগ বিচ্ছিন্ন করুন। হেড ইপিটি সাদা পিক্সেল স্ক্যান চালান। ফলাফল ব্যর্থ হয়েছে. সন্দেহভাজন হাইব্রিড। হাইব্রিড প্রতিস্থাপন করুন। কিন্তু সমস্যা এখনও।

15. চুম্বকের সামনের কভারটি সরান। আরএফ শিল্ড গ্রাউন্ড তার এবং টেম্প সেন্সর তারের পরিদর্শন করুন। তারের ঠিক আছে.

16. TRM থেকে বডি RF কয়েল সরান। হেড ইপিটি সাদা পিক্সেল স্ক্যান চালান, ফলাফল ব্যর্থ হয়েছে৷

17. TRM থেকে RF শিল্ড সরান। RF শিল্ড আউট সহ EPT সাদা পিক্সেল স্ক্যান চালান। ফলাফল ব্যর্থ হয়েছে. RF শিল্ড প্রতিস্থাপন করুন এবং EPT সাদা পিক্সেল স্ক্যান চালান। এখনও সমস্যা.

মূল কারণ/সমাধান

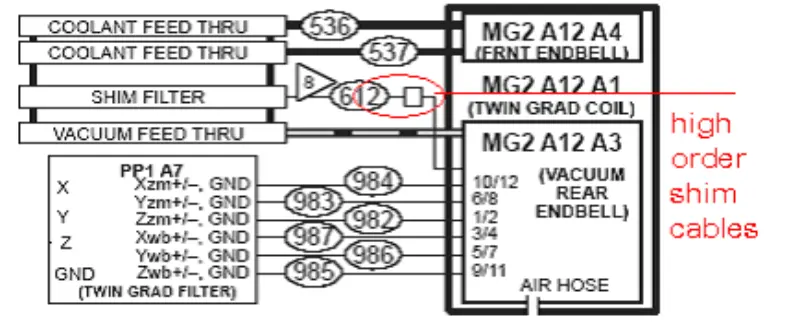

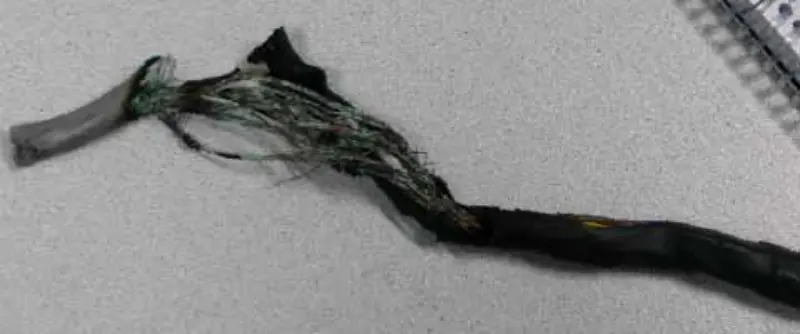

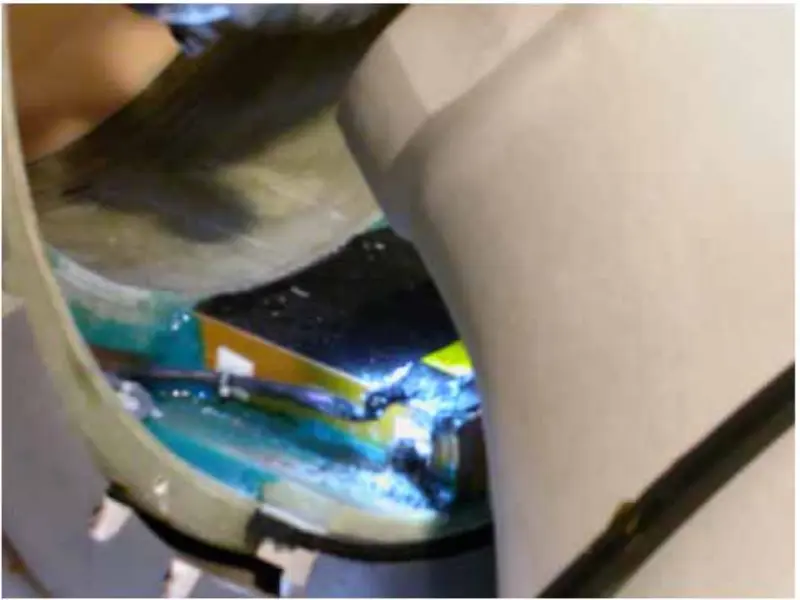

উপরের ক্রিয়া এবং বিশ্লেষণ থেকে, আমরা উপসংহারে পৌঁছেছি যে সমস্যাটি গ্রেডিয়েন্ট কয়েলের কারণে হওয়া উচিত। তাই আমরা চুম্বকের সামনের এবং পিছনের কভারটি সরিয়ে ফেলি, গ্রেডিয়েন্ট কয়েলের সাথে সম্পর্কিত বোল্টগুলি চেক এবং টাইট করি। চুম্বকের পিছনের কভারটি সরানোর পরে, আমরা দেখতে পাই যে হাই অর্ডার শিম কেবলটি পুড়ে কালো হয়ে গেছে।

এই সাইটে হাই অর্ডার শিমের বিকল্প নেই বলে আমরা হাই অর্ডার শিম ক্যাবল কেটে ফেলি। আমরা আলাদাভাবে তারের খোসা ছাড়ি এবং অন্তরক আঠালো টেপ ব্যবহার করে প্রতিটি তারকে আবদ্ধ করি। সবকিছু পুনরুদ্ধার করুন, EPT সাদা পিক্সেল স্ক্যান চালান। সব পাস। এই স্থানীয় মেরামতের পরে, সিস্টেম ঠিক আছে। DWI এবং Fiesta ছবিতে আগের মতো সাদা পিক্সেল নেই।

কারখানায় হাই অর্ডার তারগুলি অবশ্যই ক্ষতিগ্রস্ত হবে। ক্ষতিগ্রস্ত তারগুলো একত্রে সংযুক্ত হয়ে অনেক ছোট বৃত্ত তৈরি করে। DWI স্ক্যান চালানোর সময়, বৃত্তটি অন্য যেকোনো স্ক্যানের তুলনায় অনেক বেশি তাপ প্ররোচিত করে। তাই তারগুলি দিনে দিনে পুড়ে যায় এবং DWI স্ক্যানকে প্রভাবিত করে। প্রকৃতপক্ষে, দিন যত যাচ্ছে, প্রভাব আরও তীব্র হচ্ছে।
